Библиотека объектов в BIM плагине Зиккурат — это готовый каталог оборудования, который позволяет быстро добавлять устройства в проект. Все объекты уже настроены и совместимы с другими инструментами плагина.
Работа с библиотекой позволяет сэкономить время ручной настройки и исключить ошибки при проектировании.
1. Открытие библиотеки

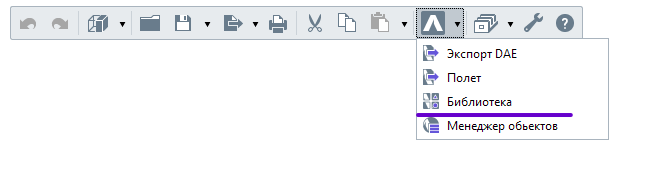

В верхнем меню Renga выберите иконку «Зиккурат» и в выпадающем меню нажмите на вкладку «Библиотека»

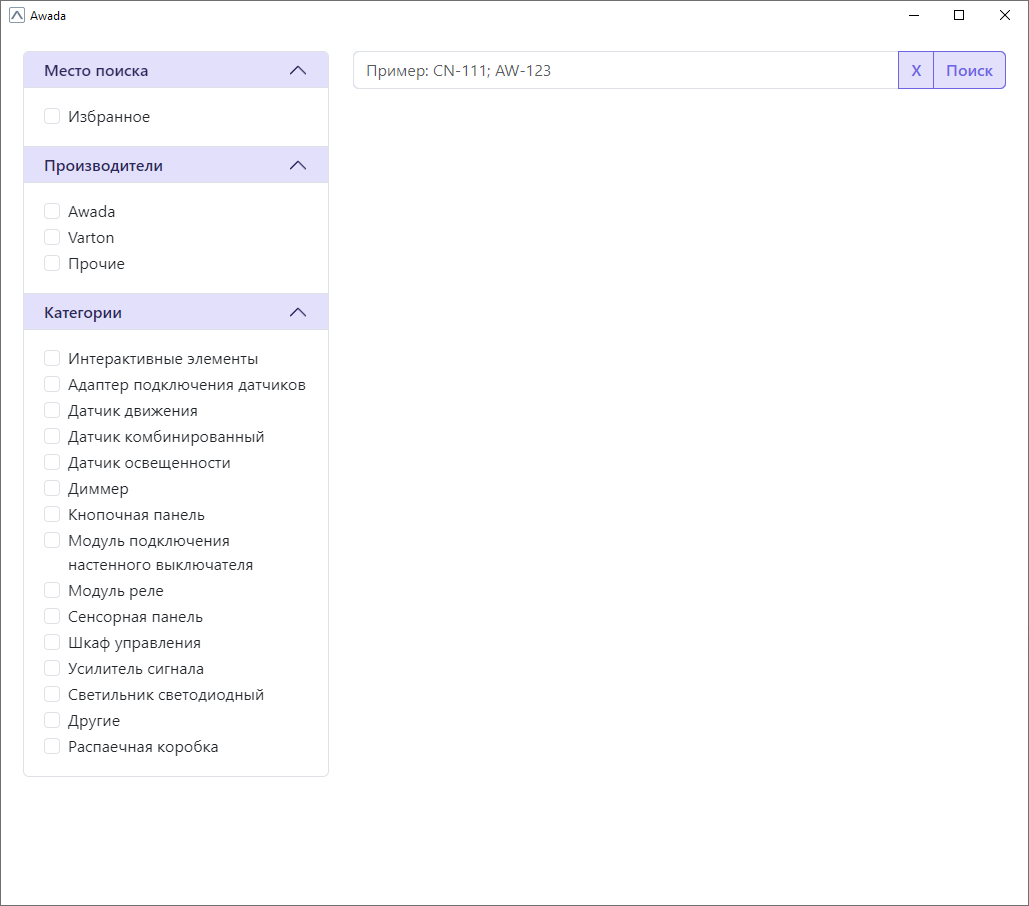

Откроется окно библиотеки, которое можно расположить в удобном для вас месте.
2. Поиск оборудования

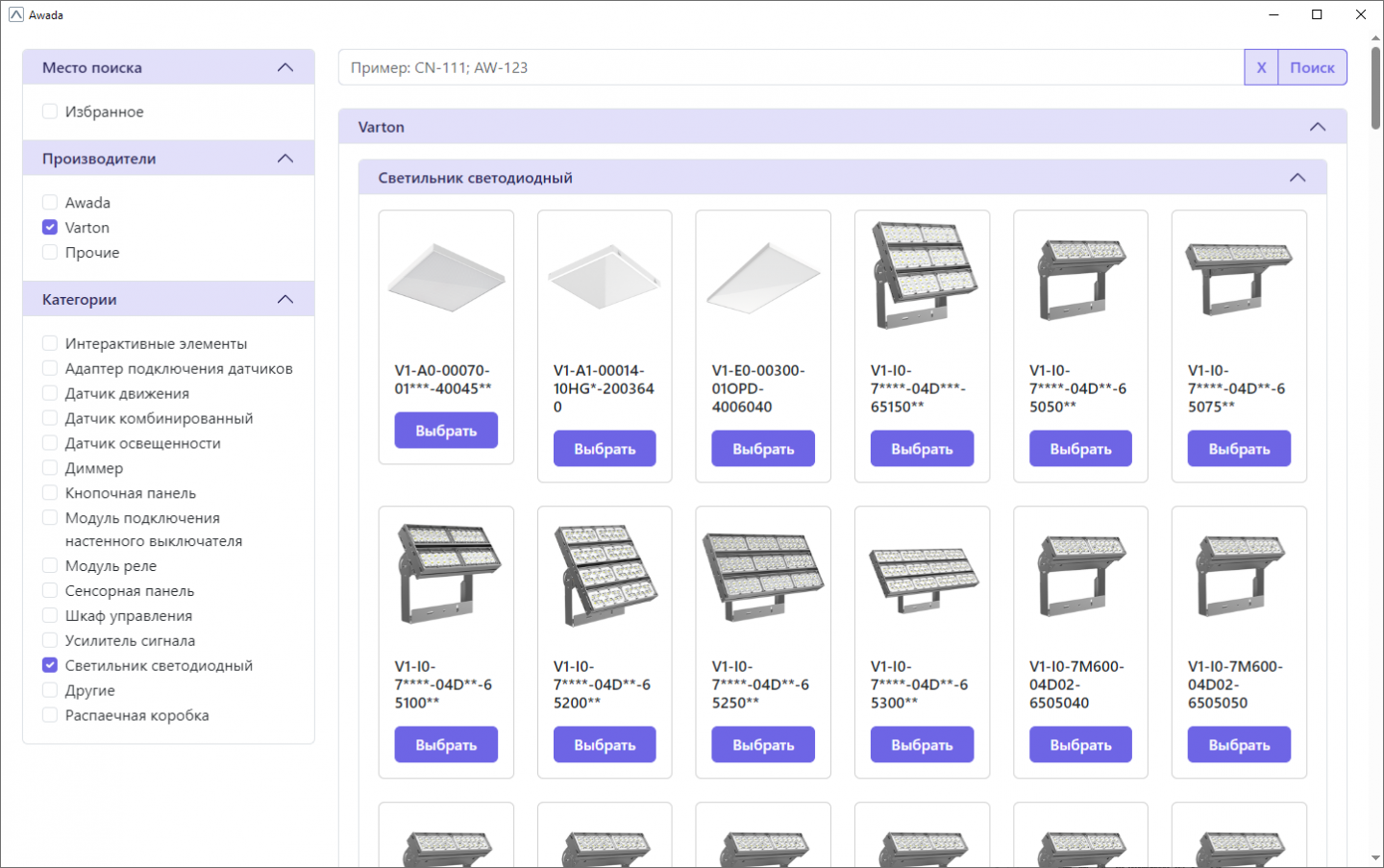

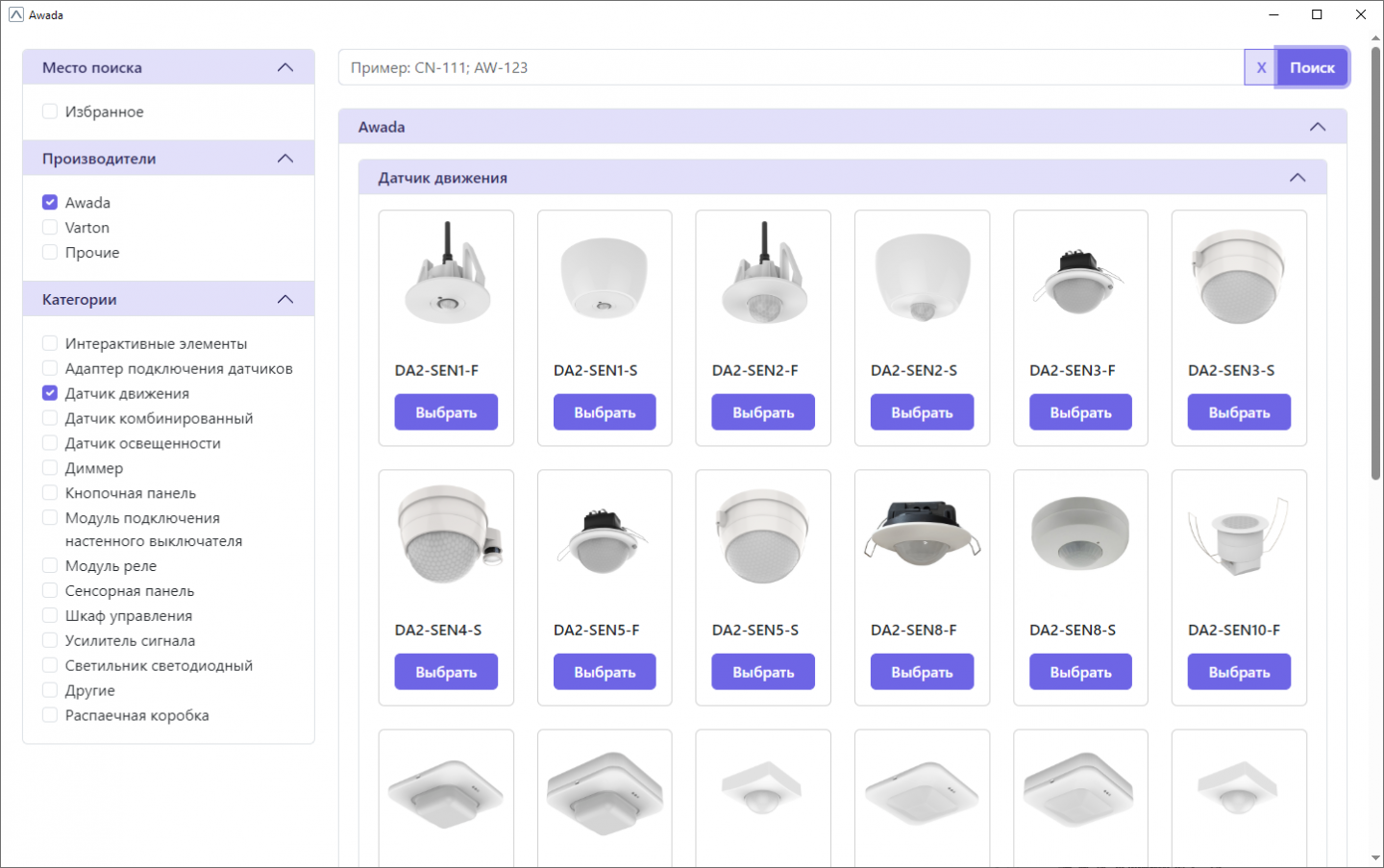

Для загрузки всех объектов можно нажать «Поиск», для поиска конкретного устройства — ввести его наименование в строке поиска. Доступны фильтры по производителям и категориям оборудования.
По умолчанию пользователям плагина Зиккурат уже доступно оборудование Awada и Varton.

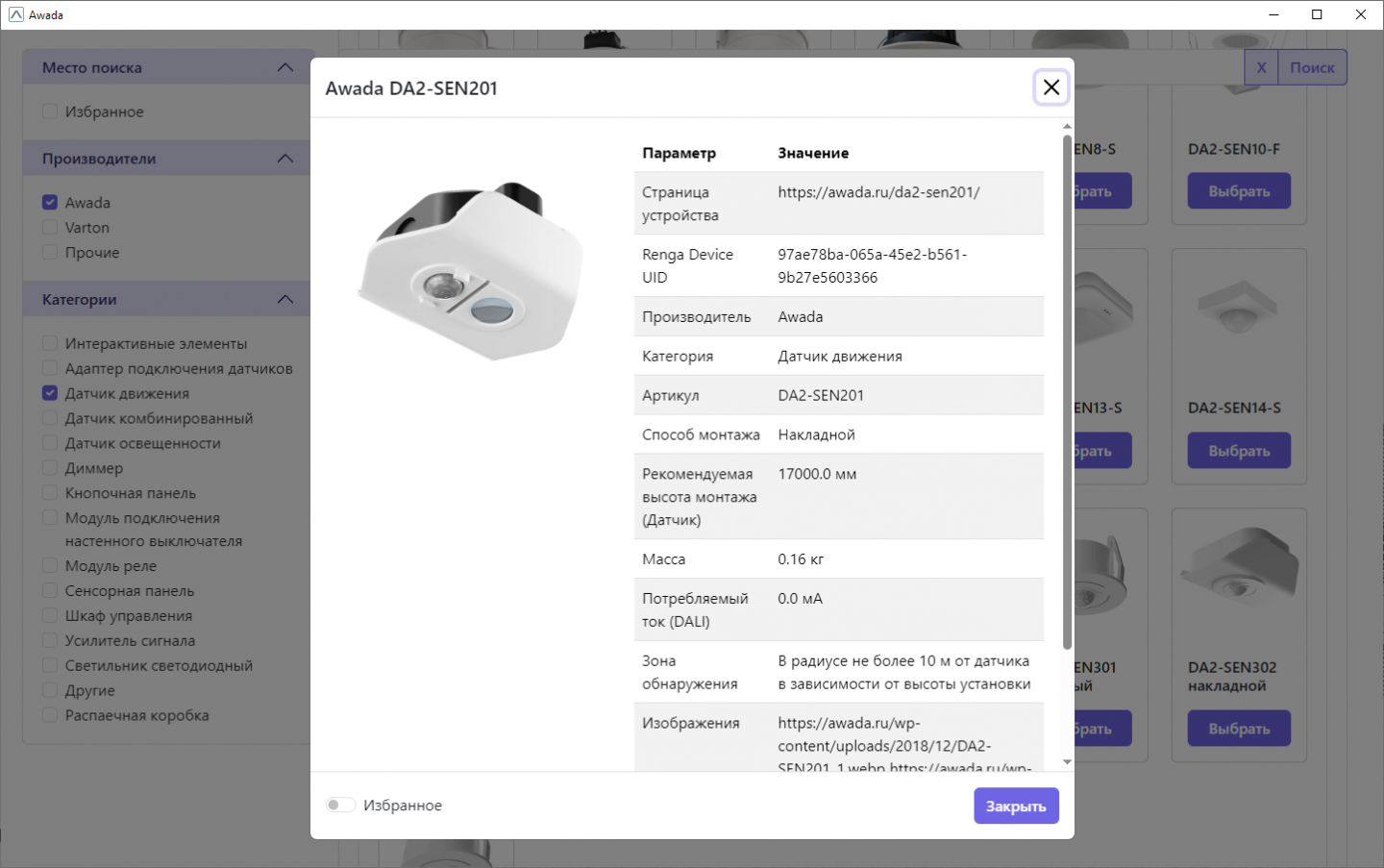

Каждую карточку вы можете посмотреть для проверки параметров (зона обнаружения, габариты, прочее):
3. Добавление объекта в проект
Если датчик (или другое оборудование) нам подходит, нажимаем «Выбрать» и объект автоматически добавляется в Renga, причем его можно сразу же разместить в необходимом месте проекта.

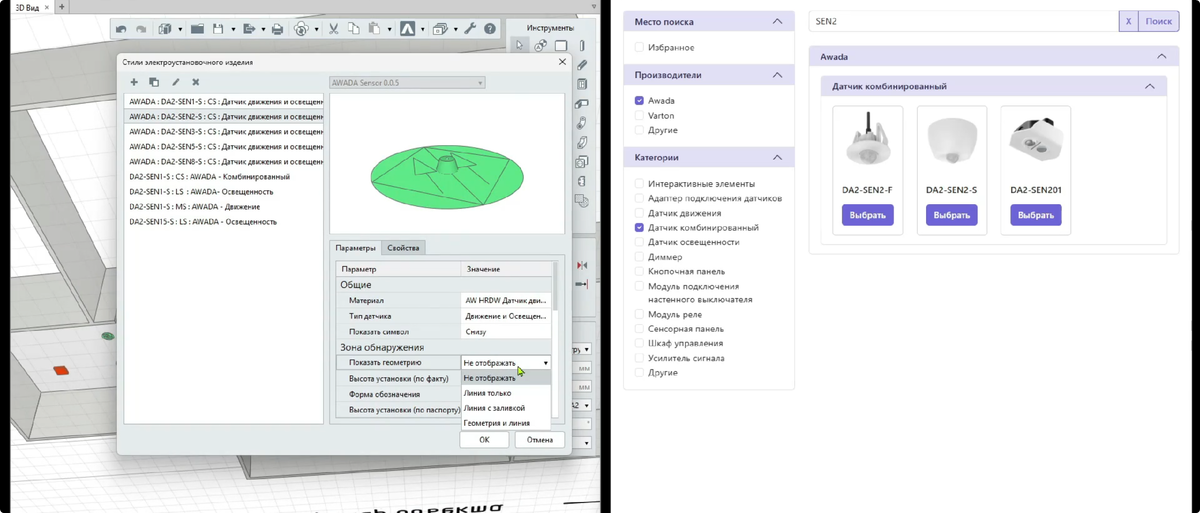

Размещаем датчик в одном из помещений. В меню параметров стиля этого датчика можно включить отображение объёма или плоскости зоны обнаружения, что позволит наглядно увидеть охватываемую область.
