Менеджер объектов в BIM плагине Зиккурат — это удобный аналитический инструмент, специально разработанный для проектировщиков систем автоматизации зданий.
Инструмент одинаково эффективен как для систем автоматизации, так и для других слаботочных и инженерных систем здания и обеспечивает:
✔ Оптимизацию конфигурации систем управления Awada
✔ Автоматизацию рутинных операций (адресация, формирование документации)
✔ Контроль корректности проектных решений
1. Начало работы

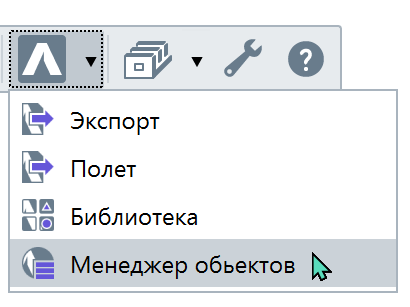

В верхнем меню Renga выберите иконку «Зиккурат» и в выпадающем меню нажмите на вкладку «Менеджер объектов»
Удерживая Shift, выделите все объекты здания. В таблице будут отображены:
- Ток
- Общее количество устройств DALI
- Длина трасс (эта информация пока не требуется, так как трассы ещё не созданы)
2. Визуальный контроль параметров
Система использует цветовую индикацию для быстрой оценки:
🟢 Зеленый — параметры в норме
🟡 Желтый — приближение к предельным значениям
🔴 Красный — превышение допустимых норм
Пример: Для DALI-системы автоматически подсвечивается превышение лимита в 64 устройства на линию.
Это позволяет быстро определить, сколько линий потребуется в проекте, и какой шкаф подобрать, не переключаясь на спецификации. Все необходимые параметры всегда под рукой. Например, если у нас 120 устройств, нам потребуется шкаф на 2 линии, такой как AL-128 (128 устройств на линию).
Для примера мы разобьём систему на четыре линии, по одной для каждого помещения.
3. Добавление шкафа
Для нашего примера нам потребуется шкаф на 4 линии, по 64 устройства на каждой, что в сумме даёт нам 256 устройств. Помните, что это пример, в реальной ситуации может быть достаточно одного шкафа на 64 устройства, так как достаточно одной линии.
3.1. Открываем библиотеку
3.2. Выбираем категорию «Шкаф управления»
3.3. Выбираем шкаф на 256 устройств
3.4. Нажимаем «Выбрать» и размещаем шкаф в проекте
Возможность быстро добавлять и настраивать устройства и шкафы без лишних шагов значительно экономит время и усилия, ускоряя работу над проектом.
4. Автоматическая нумерация и кабельный журнал
Когда устройства в Renga подключены — важно правильно их пронумеровать. В нашей системе (Awada) номер оборудования состоит из номера шкафа, линии и устройства. Плагин выполняет нумерацию автоматически.
Автоматически назначаются номера для распаечных коробок и трасс (а также отрезков трасс, что важно для формирования кабельного журнала).
Проверяем корректность подключения перед нумерацией:
4.1. Выделаем объект на линии

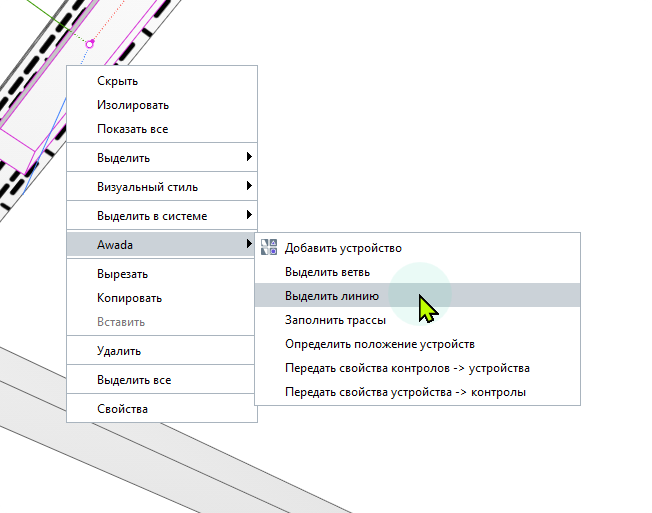

4.2. Щелкаем правой кнопкой мыши (ПКМ), выбираем «Awada» — «Выделить линию»
4.3. Проверяем параметры в Менеджере объектов
Проверяем, что линия не превышает допустимую длину:
4.4. Выбираем самое дальнее устройство на линии
4.5. Правой кнопкой мыши выбираем «Awada» — «Выделить ветвь»
4.6. Смотрим длину линии в Менеджере объектов
Если длина линии превышена, показатель становится красным.

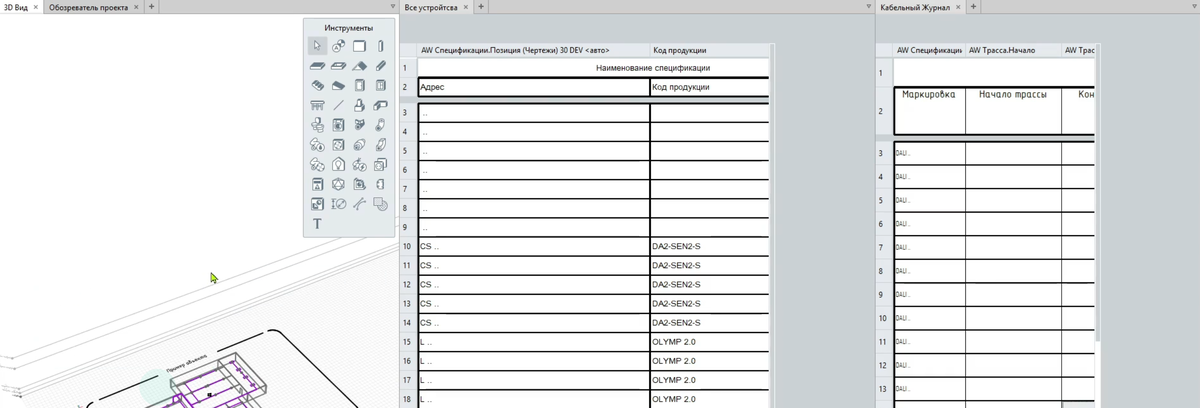

После завершения проверки (и внесения исправлений в случае проблем) можно приступать к автонумерации. Рекомендуем перед этим открыть несколько спецификаций, чтобы наглядно увидеть, как пронумеровались устройства.
Запускаем автонумерацию:

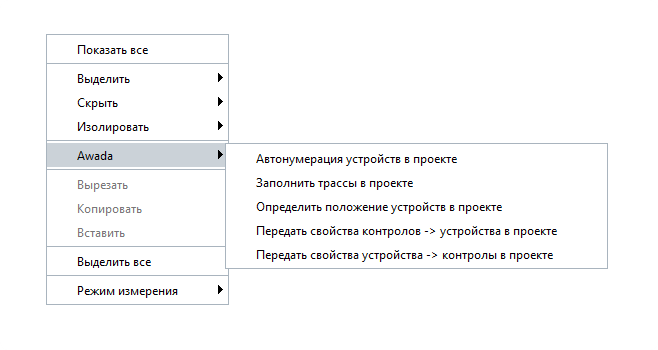

4.7. В пустом месте в 3D-виде кликаем правой кнопкой мыши
4.8. Выбираем «Awada» — «Автонумерация устройств»

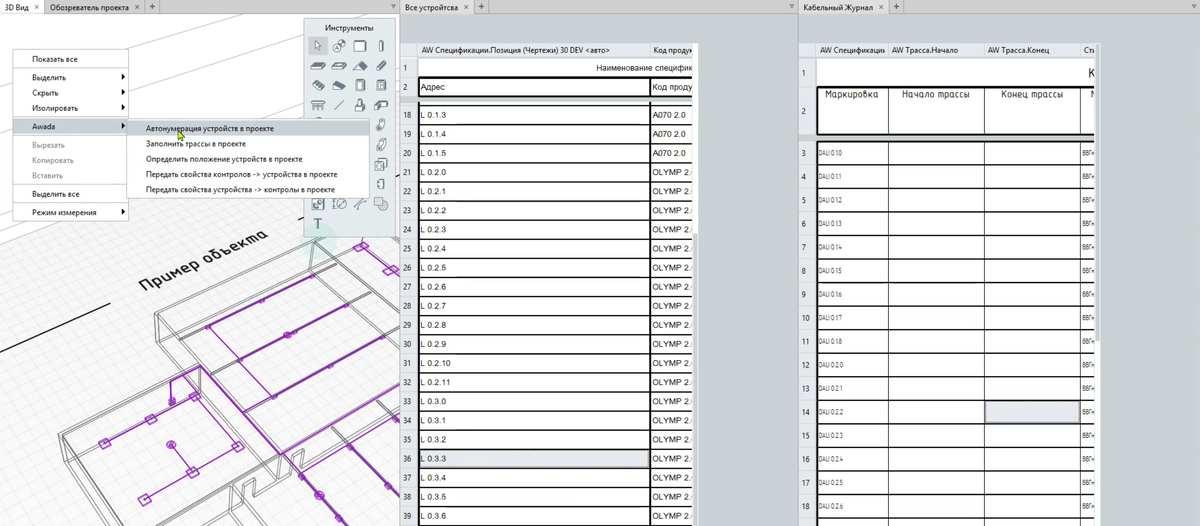

Данные будут обновлены в спецификациях. Если бы ранее мы подготовили чертежи по проекту — они бы также обновились.
Теперь мы можем заполнить кабельный журнал одним нажатием.
Каждый отрезок трассы будет иметь начальное и конечное устройства. Данные можно обновить в любой момент.
4.9. В пустом месте в 3D-виде кликаем правой кнопкой мыши
4.10. Выбираем «Awada» — «Заполнить трассы в проекте»

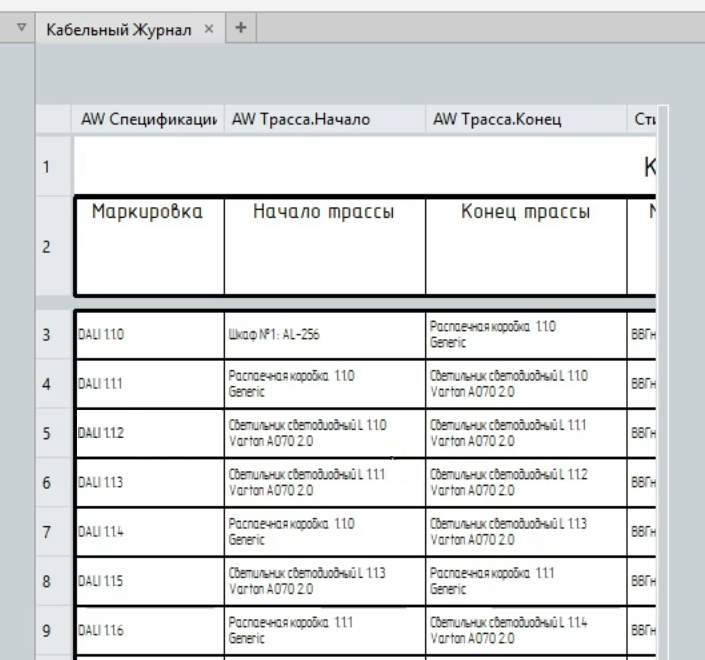

В кабельном журнале автоматически заполняются все поля — маркировка кабеля, начало и конец, длина трассы.
Располагаем кабельный журнал на листах или (если использовали шаблон) проверяем уже настроенные листы с кабельным журналом.
Если у вас возникли вопросы — мы всегда готовы ответить и помочь с плагином.
